DESCRIERE

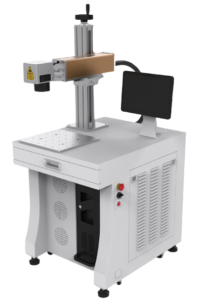

Echipamentul de față este un marcator LASER cu fibră. Se folosește la marcarea superficială a materialelor metalice și nemetalice în industria medicală, electronice, ambalare, industria alimentară, pentru a marca numere de serie, coduri de bare, logouri, imagini, fotografii, etc. Poate fi echipat cu geneator laser de 20w, 30W respectiv 50W având o suprafață de marcare de 100 x 100 mm. Opțional această suprafață se poate mari la 200 x 200 mm sau chiar la 300 x 300 mm. Echipamentul este proiectat in Elveția, este echipat cu lentila de focalizare fabricată în SUA, galvanometru de scanare SCANLAB fabricat în Germania, reglarea focalizării se realizează foarte ușor și precis. Generatorul LASER este unul foarte stabil, cu 100.000 ore de funcționare, fără răcire. Mai multe detalii în tabelul cu specificații tehnice.















Iată câteva mostre realizate cu acest echipament:

Fiber sample_1

BML-FT Series

GENERALITĂȚI

Prelucrarea materialelor cu LASER folosește energia undelor laser pentru a elimina material sau a modifica structura unui material. Unul dintre multiplele avantaje este compatibilitatea cu o gamă largă de materiale. Efectele produse de energia laser în interactiunea cu un material depind de lungimea de undă, de puterea laserului și de compoziția chimică a materialului (de caracteristicile de absorbție). Lungimi de undă uzuale pentru prelucrarea cu LASER sunt 10,64 microni pentru CO2 și 1,064 microni pentru laserele FIBRĂ și YAG. Constructiv, pentru fiecare tip de laser sunt disponibile mai multe puteri ale generatorului pentru a optimiza prelucrarea. Materialele pot fi nemetalice pentru CO2 (hartie, carton, ceramica, sticla, materiale plastice sau polimeri, piele) dar pot fi și metalice pentru FIBRĂ.

  1. Tăierea

Tăierea cu laser este îndepartarea completă a materialului pe toată adâncimea de-a lungul unui traseu specificat. Laserele CO2 cu lungimea de unda de 10,64 microni sunt utilizate în principal pentru tăierea materialelor nemetalice. Laserele fibră / Yag sunt utilizate la tăierea metalelor dar tăierea metalelor necesită puteri mult mai mari decât cele folosite la tăierea nemetalelor. Grosimea materialului și densitatea acestuia sunt factori importanți. Tăierea materialelor subțiri necesită putere mai mică decât tăierea aceluiași material la grosime mai mare. Materialele cu densitate mică necesită de obicei mai puțină energie laser, iar creșterea puterii laserului permite obținerea de viteze mai mari de tăiere.

  1. Gravarea

Gravarea reprezinta îndepărtarea materialului de pe suprafața superioară. Laserele CO2 cu lungimea de unda de 10,64 microni sunt folosite în principal pentru gravarea materialelor nemetalice. Tipul de material și puterea laserului determină adâncimea maximă de gravare și viteza gravării. De obicei gravarea superficială este un proces mai rapid decât gravarea de adâncime. Pentru gravarea metalelor nu sunt folosite laserele CO2 pentru că energiei este reflectată de metale. Se poate obține o gravare a metalelor folosind un adaos de pulbere, în urma arderii pulberea se transforma intr-un email rezistent la abraziune, solventi sau hidrocarburi. Contrastul obtinut este bun, superior la metalele feroase și mai mic la neferoase (ex. aluminiu). Pentru gravarea de suprafata a metalelor cele mai bune rezultate le au laserele fibră cu lungimea de unda de 1,064 microni. Acestea pot fi folosite și pentru o serie de materiale plastice. Pentru alte materiale lungimea de unda nu este adecvată (materiale organice, lemn, etc).

  1. Marcarea (de adâncime și de suprafață)

Marcarea realizarea de identificări sau informații care pot fi citite de oameni sau mașini cum ar fi coduri de bare, coduri de date, loturi sau serii. De asemenea pot fi marcate și logo-ri, diagrame, grafică, fotografii sau imagini. Cu marcarea laser, laserul indeparteaza materialul pentru a crea adancime (marcare de adâncime cu laser – laser depth marking) sau modifică materialul pentru a-i schimba culoarea, contrastul sau reflectivitatea suprafetei (marcare de suprafata cu laser – laser surface marking). Majoritatea materialelor pot fi marcate cu laser dar rezultatul va depinde de lungimea de undă a laserului. Laserele CO2 cu lungimea de unda de 10,64 microni sunt folosite pentru marcarea de adâncime a materialelor nemetalice și, în anumite cazuri, pentru marcarea de suprafață a unor metale. Laserele fibră cu lungimea de unda de 1,064 microni sunt folosite pentru marcarea de suprafață a metalelor.







































Putere Laser BML-20FT
20 W, lungime undă 1.064 microni
Putere Laser BML-30FT 30 W, lungime undă 1.064 microni
Putere Laser BML-50FT 50 W, lungime undă 1.064 microni
Frecvența de lucru 20KHz ~ 30KHz
Divergența 0.3 mrad
Eroare de repetiție ±0.001 mm
Suprafață de lucru
100 x 100 mm (opțional: 200 x 200 mm, 300 x 300 mm)
Grosime minimă linie
0.02 mm
Dimensiune minimă caracter
0.15 mm
Adâncime marcare
0 ~ 0.5 mm
Viteza de marcare liniară
7000 mm/s
Formate compatibile
bmp, jpg, gif, tga, png, tif, ai, dxf, dst, plt
Timp funcționare modul Laser
> 100.000 ore
Alimentare 220V±10%, 50Hz / 4A
