DESCRIERE

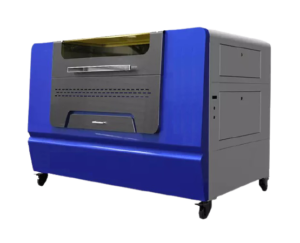

Echipamentul de față este un echipament pentru tăiere și gravare pe format mare, cu laser CO2. Se folosește la prelucrarea materialelor nemetalice cum ar fi lemn, hârtie, carton, materiale plastice, rășini, polimeri, piele, cauciuc, etc., atât pentru gravarea cât și pentru tăierea lor. Acest model este prevazut cu un sistem LASER mixt care face posibilă gravarea și tăierea materialelor metalice de max 2 mm. Suprafața mesei de lucru este 130 x 90 cm, și are structură lamelară fixă. Este echipat cu tub laser cu o putere de 150 w răcit cu apă, oglinzi și lentilă de calitate superioară pentru pierderi minime a puterii fascicolului laser, capul de laser având posibilitatea de a adăuga oxigen pentru tăierea metalelor. Cu design proiectat în Elveția, are o carcasă optimizată pentru evacuarea rapidă a fumului degajat în timpul prelucrării. Este dotat cu sistem de poziționare cu fascicul roșu, mecanism de urmărire suprafață, are soft inclus RD Laserwork, conexiune WiFi. Opțional se pot alege și adăuga masă de lucru tip fagure, masă reglabilă pe înălțime, unitate de rotire pentru gravarea pieselor cilindrice. Tabelul cu specificații tehnice complete se găsește mai jos.

BCL-1309XM

     GENERALITĂȚI

Prelucrarea materialelor cu LASER folosește energia undelor laser pentru a elimina material sau a modifica structura unui material. Unul dintre multiplele avantaje este compatibilitatea cu o gamă largă de materiale. Efectele produse de energia laser în interactiunea cu un material depind de lungimea de undă, de puterea laserului și de compoziția chimică a materialului (de caracteristicile de absorbție). Lungimi de undă uzuale pentru prelucrarea cu LASER sunt 10,64 microni pentru CO2 și 1,064 microni pentru laserele FIBRĂ și YAG. Constructiv, pentru fiecare tip de laser sunt disponibile mai multe puteri ale generatorului pentru a optimiza prelucrarea. Materialele pot fi nemetalice pentru CO2 (hartie, carton, ceramica, sticla, materiale plastice sau polimeri, piele) dar pot fi și metalice pentru FIBRĂ.

  1. Tăierea

Tăierea cu laser este îndepartarea completă a materialului pe toată adâncimea de-a lungul unui traseu specificat. Laserele CO2 cu lungimea de unda de 10,64 microni sunt utilizate în principal pentru tăierea materialelor nemetalice. Laserele fibră / Yag sunt utilizate la tăierea metalelor dar tăierea metalelor necesită puteri mult mai mari decât cele folosite la tăierea nemetalelor. Grosimea materialului și densitatea acestuia sunt factori importanți. Tăierea materialelor subțiri necesită putere mai mică decât tăierea aceluiași material la grosime mai mare. Materialele cu densitate mică necesită de obicei mai puțină energie laser, iar creșterea puterii laserului permite obținerea de viteze mai mari de tăiere.

  1. Gravarea

Gravarea reprezinta îndepărtarea materialului de pe suprafața superioară. Laserele CO2 cu lungimea de unda de 10,64 microni sunt folosite în principal pentru gravarea materialelor nemetalice. Tipul de material și puterea laserului determină adâncimea maximă de gravare și viteza gravării. De obicei gravarea superficială este un proces mai rapid decât gravarea de adâncime. Pentru gravarea metalelor nu sunt folosite laserele CO2 pentru că energiei este reflectată de metale. Se poate obține o gravare a metalelor folosind un adaos de pulbere, în urma arderii pulberea se transforma intr-un email rezistent la abraziune, solventi sau hidrocarburi. Contrastul obtinut este bun, superior la metalele feroase și mai mic la neferoase (ex. aluminiu). Pentru gravarea de suprafata a metalelor cele mai bune rezultate le au laserele fibră cu lungimea de unda de 1,064 microni. Acestea pot fi folosite și pentru o serie de materiale plastice. Pentru alte materiale lungimea de unda nu este adecvată (materiale organice, lemn, etc).

  1. Marcarea (de adâncime și de suprafață)

Marcarea realizarea de identificări sau informații care pot fi citite de oameni sau mașini cum ar fi coduri de bare, coduri de date, loturi sau serii. De asemenea pot fi marcate și logo-ri, diagrame, grafică, fotografii sau imagini. Cu marcarea laser, laserul indeparteaza materialul pentru a crea adancime (marcare de adâncime cu laser – laser depth marking) sau modifică materialul pentru a-i schimba culoarea, contrastul sau reflectivitatea suprafetei (marcare de suprafata cu laser – laser surface marking). Majoritatea materialelor pot fi marcate cu laser dar rezultatul va depinde de lungimea de undă a laserului. Laserele CO2 cu lungimea de unda de 10,64 microni sunt folosite pentru marcarea de adâncime a materialelor nemetalice și, în anumite cazuri, pentru marcarea de suprafață a unor metale. Laserele fibră cu lungimea de unda de 1,064 microni sunt folosite pentru marcarea de suprafață a metalelor.

Suprafaţa de lucru BCL-1309XM 1220 x 900 mm

Putere tub LASER 150 W (CO2) mixt (non-metal și metal)

Sistem de urmărire a suprafeței Da (standard)

Răcire tub Răcire cu apă

Viteză gravare  1 – 60.000 mm/min

Viteză tăiere 1 – 40.000 mm.min

Rezoluție maximă 4000 dpi

Precizie 0.01 mm

Sistem control DSP, conexiune USB, WiFi

Tipuri fișiere suportate .dst, .plt, .bmp, .dxf, .dwg, .ai, .las

Acționare axe Motoare pas-cu-pas de mare precizie

Separație culori Da

Echipamente auxiliare incluse sistem exhaustare, chiller, compresor

Alimentare 110/220V AC, 50/60 Hz

Condiții de mediu Temperatura 0 – 45 C˚, umiditate 5-95 %

Opționale Masă tip fagure, unitate rotativă, masă reglabilă pe înălțime

Este recomandată conectarea cu extractorul de fum: BOFA AD 1000 iQ, sau BOFA AD 1500 iQ
