CNC F1-1325

Mașinile de tăiat, găurit și modelat prin frezare, comandate numeric (router CNC) pot executa lucrări complexe reproducând modele realizate cu ajutorul programelor de desenare, fiind echipamente esențiale a industriei de semnalistică. Aplicațiile în care pot fi folosite routerele CNC sunt infinite fie că vrem să realizăm casete luminoase, litere volumetrice, gravări, etichete sau ștanțe, ștampile sau timbru sec. Echipamentul de față este un router CNC fabricat în special pentru prelucrarea lemnului, echipat cu masă de lucru vacuumatică și opțional cu sistem de aspirare și colectare rumeguș și unitate rotativă.

Materiale care pot fi prelucrate sunt:
– lemn, placaj, MDF, PVC, etc.

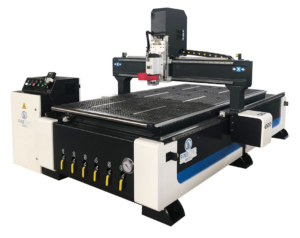

Se folosește la fabricare de mobilă, uși de lemn, tapițerii, traforaje, instrumente. Sunt echipamente accesibile, versatile și ușor de utilizat. Echipamentul este disponibil în trei dimensiuni a mesei de lucru, şi anume 130 x 250 cm, 150 x 300 cm şi 200 x 400 cm. Cursa maximă pe înălţime (axa Z) este de 300 mm. Fixarea obiectului pe masă se realizează cu ajutorul sistemului vacuumatic cu mai multe zone cu acţionare separată, în funcţie de mărimea mesei de lucru. Puterea pompei vacuumatice este de 5.5 kW răcit cu aer. Motorul de acţionare a frezei este de 5.5 kW răcire cu apă dar la cerere echipamentul poate fi echipat cu motor diferit. Acţionarea axelor se face cu motoare servo Leadshine 2206, reductoare Shimpo, pinion-cremalieră (opţional şurub cu bile). Ghidarea axelor X şi Y se realizează pe ghidaje liniare Hiwin 20 PMI. Pe axa Z se va folosi cţionare pe şurub cu bile TBI. Invertorul folosit pentru motorul de acţionare a sculei este de marca Fuling 11 kW. Componentele electronice folosite sunt de producţie Schneider sistemul de control este DSP A11. Poza este cu caracter de prezentare, în funcție de opționale echipamentul poate arăta diferit.



Suprafaţa de lucru X,Y 1300 x 2500 mm / 1500 x 3000 mm / 2000 x 4000 mm

Deplasare axa Z 300 mm

Masă de lucru Vacuum, 5.5 kW

Eroare de poziționare 0.05 mm

Eroare de repetiție 0.02 mm

Corpul mașinii Turnat

Transmisie X,Y Pinion / cremalieră

Transmisie Z Șurub cu bile

Ghidare axe Ghidaje liniare HIWIN

Acționare axe Motoare pas-cu-pas // Servo (optional)

Viteza max. poziționare 30 m/min

Motor freză 5.5 kW, răcire cu apă

Turație motor freză 0 – 24000 rot/min, turație variabilă

Tip comandă G-code, HPGL

Sistem de control DSP, conexiune USB

Diam. prindere freză 3.17 mm – 12.7 mm

Soft frezare ArtCAM / Type3

Alimentare 380 V trifazic, 50Hz

Opţionale Ax rotativ (L=1200 mm, D=200 mm), Colector de praf 3kW
